Córas Rialaithe Ríomhaireachta de Lyh998 Sraith Cineál Nua Muileann Grinding Raymond Intelligent

Tá an córas rialaithe ríomhaireachta de mhuileann meilte comhshaoil ​​nua comhdhéanta de Siemens S7-200 PLC agus ríomhaire deisce, arb é an ríomhaire deisce an stáisiún innealtóireachta agus oibreora. Is féidir le stáisiún an oibreora oibriú agus rialú na líne táirgthe muileann meilte a bhaint amach.

Treoracha tosaithe

Tar éis don ríomhaire tosú suas, téann sé isteach go huathoibríoch ar an gcóras bogearraí ríomhaireachta muileann agus nuair a chliceálann sé an cnaipe luiche ar chlé chun an scáileán comhfhreagrach a iontráil.

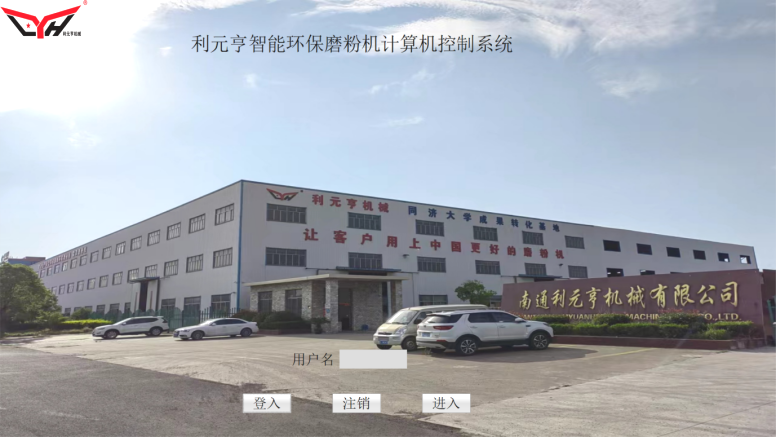

Chun rochtain a fháil, cliceáil “Logáil isteach”, cuir isteach an t-ainm logála isteach agus an pasfhocal sa bhosca dialóige aníos, agus cliceáil OK. Taispeántar ainm an úsáideora atá logáilte isteach faoi láthair sa cholún “Ainm Úsáideora” ar an scáileán. Chun logáil amach, cliceáil “Logout” chun ainm an úsáideora a logáil amach. Cliceáil “Iontráil” chun an scáileán Oibríochta a chur isteach.

2. Oibriú an Chórais Rialaithe Muileann Grinding
Tá ceithre ghrúpa scáileáin ann: Scáileán Oibríochta, Scáileán Aláraim, Scáileán Socraithe Paraiméadair, agus Scáileán Graf Reatha.

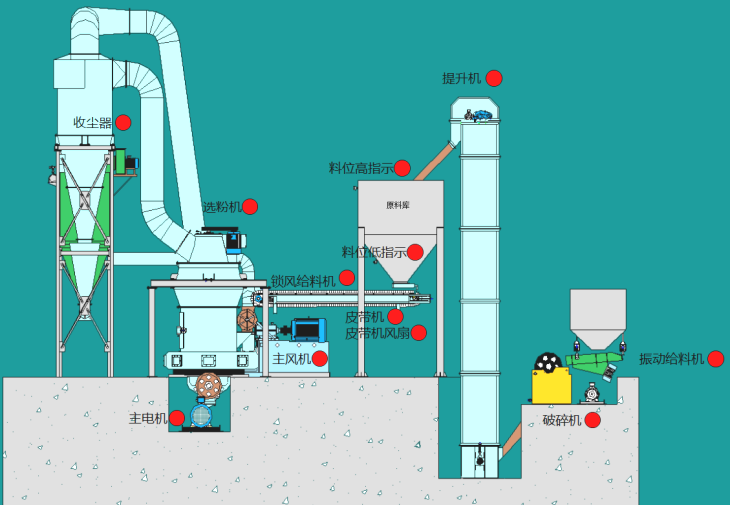

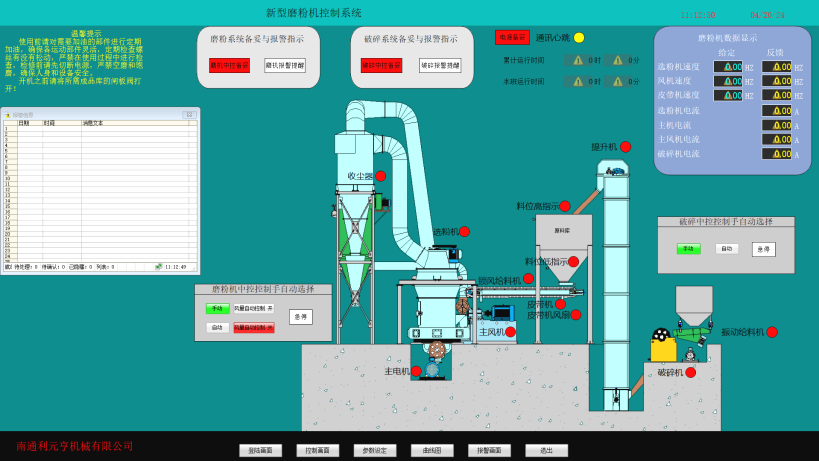

scáileán a.operation

Oibríocht tosaithe aon-chliceáil

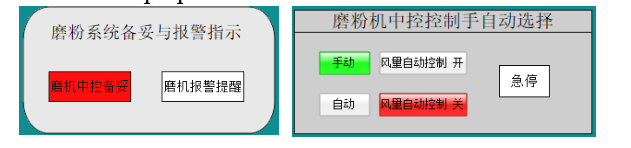

Nuair a bhíonn an comhartha ar rialú lár an mhuilinn réidh, roghnaigh “Auto” i gcomhéadan roghnóireachta láimhe agus uathoibríoch an mhuilinn, nuair a chasann an cnaipe “Auto” glas, cliceáil ar an gcnaipe “One Key Start” sa chomhéadan rialaithe uathoibríoch chun an trealamh a thosú, agus tosóidh an trealamh san ordú tosaithe. Nuair a chliceáil an cnaipe “One Key Stop”, dúnadh an trealamh go léir san ord dúnta.

Operation Oibríocht Lámhleabhar

Nuair a bhíonn an comhartha ar rialú lár an mhuilinn réidh, roghnaigh “Lámhleabhar” i gcomhéadan roghnóireachta láimhe agus uathoibríoch an mhuilinn, nuair a chasann an cnaipe “Lámhleabhar” glas, cliceáil ar an gcnaipe dearg in aice le patrún an trealaimh ar an gcomhéadan oibríochta, nuair a chasann an cnaipe dearg glas, ciallaíonn sé go dtosaíonn an trealamh. Tagraíonn an t -ord lasctha láimhe do Chaibidil 6.

scáileán b.alarm

Úsáidtear an scáileán seo go príomha chun faisnéis aláraim na feiste a thaispeáint agus an fhaisnéis seo a stóráil le haghaidh féachana níos déanaí. Mar a thaispeántar san fhigiúr, tá am aláraim ag gach aláram, am dearbhaithe, teachtaireacht aláraim, agus am deiridh aláraim. Nuair a fheictear aláram, is féidir leis an oibreoir é a roghnú trí chliceáil air agus ansin brúigh an cnaipe “Deimhnithe” chun an t -aláram a dheimhniú, agus taispeánfar an t -am aláraim deimhnithe. Tá sé tábhachtach a thabhairt faoi deara nach féidir aláraim a dheimhniú ach amháin nuair a tharlaíonn siad. Má tá an iomarca aláraim le taispeáint ar scáileán amháin, is féidir an scáileán a chasadh trí na cnaipí “smeach suas” agus “smeach síos” a úsáid.

Taispeántar faisnéis aláraim i dtrí dhath: dearg nuair a bhíonn an t -aláram ag tarlú; glas nuair a bhíonn an t -aláram imithe as; agus corcra nuair a bhíonn an t -aláram ag tarlú agus ag deimhniú. Tabhair aird ar na dathanna seo le do thoil chun na lochtanna a chinneadh i gceart.

Ní féidir aláraim atá le feiceáil cheana féin a scriosadh go saorga. Ní imíonn siad ach nuair a bhíonn na haláraim charntha go dtí uimhir áirithe agus cuirtear aláraim nua ina n -ionad.

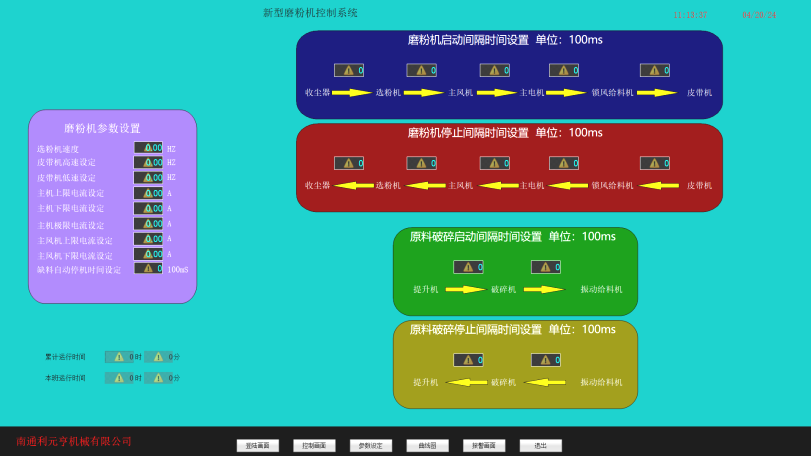

scáileán socraithe c.parameter

Taifeadann an suíomh paraiméadair an t -am tosaithe agus na luachanna ama stoptha. Mar a thaispeántar san fhigiúr, chun an suíomh paraiméadair a iontráil, cliceáil ar dtús ar an gcnaipe suíomh paraiméadair ar an bpríomhscáileán, clóscríobh an focal faire (is é 123456 an focal faire sa mhonarcha) san fhuinneog bheag, agus cuir isteach an scáileán socraithe paraiméadair má tá an focal faire ceart. Is féidir an focal faire seo a mhodhnú sa fheidhm modhnaithe pasfhocal sa chomhéadan trí é a chlóscríobh faoi dhó. Coinnigh an pasfhocal modhnaithe i gceart le do thoil chun dearmad a dhéanamh nó sceitheadh. Má dhéanann tú dearmad ar an bhfocal faire, déan teagmháil linn in am.

Más mian leat luach áirithe a athrú, cuir isteach an comhéadan agus cliceáil ar an luach seo, ansin tiocfaidh an méarchlár suas. Clóscríobh na sonraí is mian leat a athrú sa mhéarchlár agus cliceáil “Enter” chun a dhearbhú, athrófar na sonraí. Mar sin féin, chun na sonraí a shábháil, ní mór duit cliceáil ar an gcnaipe “Ar Ais go Príomh -Scáileán” agus an t -athrú sa fhuinneog deimhnithe atá le feiceáil a dhearbhú.

Tá sé tábhachtach a thabhairt faoi deara nach gcaithfidh aon pharaiméadair athraithe a bheith níos mó ná na teorainneacha uachtaracha agus íochtaracha (uas, min) a thaispeántar ar an méarchlár, is é sin sábháilteacht na hoibríochta trealaimh a chosaint.

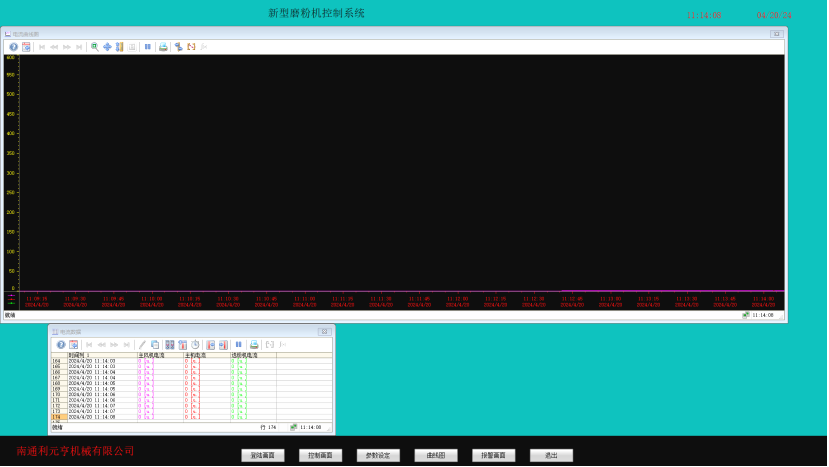

scáileán graf d.current

Is féidir leat breathnú ar sruth reatha an phríomh -mheaisín, an lucht leanúna agus an deighilteoir púdair ag am ar bith sa chomhéadan graf cuar reatha. $ $
